Paraleligrafo de péndulo

E-mail: Od. Marcelo Alberto Iruretagoyena

La idea del paraleligrafo ó paralelómetro se introdujo en 1918 y fue perfeccionado en 1921 para ser utilizado en la construcción de prótesis parcial removible.

El principal uso del paraleligrafo de péndulo es estudiar los modelos de diagnóstico, para identificar los ecuadores dentarios y dar una idea del desgaste proximal de las piezas dentales pilares;  y así conformar los planos guías, que facilitan la confección de la prótesis parcial removible con un solo eje de inserción.

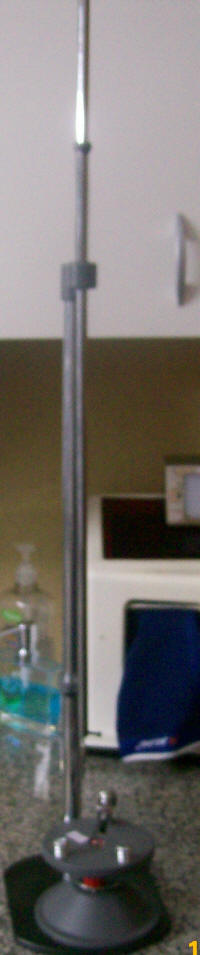

Partes de un paraleligrafo de péndulo:

  1. una base fija , donde se posa la
  2. plataforma ajustable (Orienta el modelo de estudio en el espacio)
  3. la columna vertical,
  4. brazo transversal,
  5. el eje vertical,
  6. el mandril,
  7. la herramienta (Una carbonilla para marcador o una cuchilla para desgastar la cera)

Al paraleligrafo de péndulo lo utilizamos en prótesis parcial removible para:

  1. Localizar el ecuador dentario de las piezas pilares
  2. y trazar el paralelismo entre los planos guía.

Mandril
  • a- un eje vertical, mina de grafito
  • c-  herramienta de medición,
  • b- tornillo de sujeción



Plataforma ajustable
  • a- abrazadera para la sujeción del modelo dental.
  • c- esfera ajustable en los tres planos del espacio.
  • b- tornillo de ajuste de la esfer



Herramientas de topografía
  1. Barra analizadora
  2. Fresa para pieza de mano
  3. Media caña que ha sido biselada y puede ser utilizada como un tallador para la cera
  4. Marcador de grafito
  5. Calibradores de retención: Determinan la amplitud de la retencioó, por debajo de la línea ecuatorial, que puede ser de 025 mm, 0,50 mm. y 0,75 mm

       1

2 3 4

5

  • Marcando el ecuador dentario con la herramienta de grafito: Este procedimiento es útil para ubicar los brazos recíprocos de nuestro retenedor por encima del ecuador y los brazos retentivos por debajo del ecuador.



  • Marcando los planos guías :  Para conocer la dirección y grado de desgaste proximal del pilar de prótesis.
  • Marcando las zona retentivas de reborde alveolar residual: El paraleligrafo nos ayuda a bloquear los ángulos retentivos del reborde alveolar residual (a) , esto permite una perfecta instalación de la prótesis.

¿Como ubicar el modelo de trabajo en la platina del paraleligrafo de péndulo para obtener el ecuador dentario y los planos guía de los dientes pilares?

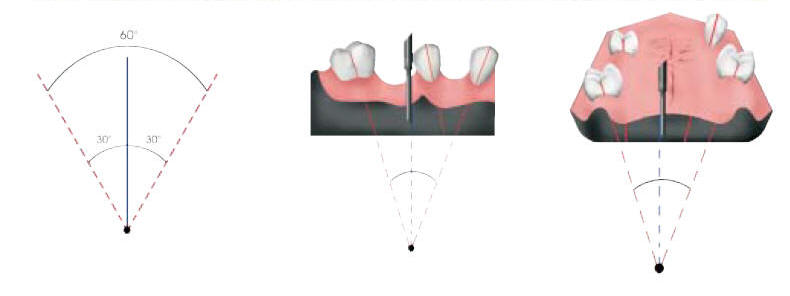

Método de Roth ó de las Bisectrices:

La técnica de las bicetrices lleva en consideración el grado de inclinación del eje de los dientes pilares para posicionar el modelo en dos posiciones:

  1. Antero-posterior
  2.  Latero-lateral

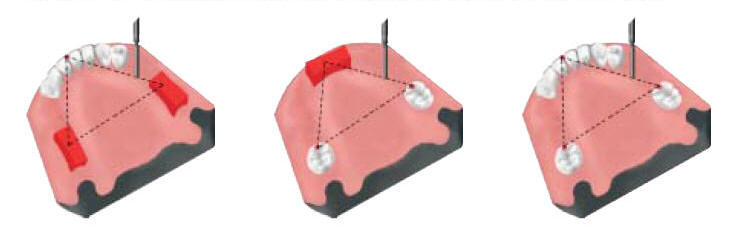

Método de Roach o de los tres puntos:

La tecnica de los tres puntos es muy simple: se debe marcar sobre el modelo 3 puntos, formando entre si un plano. La trayectoria de inserción será perpendicular a ese plano.
